坚果P2投影机红屏维修更换镜片
发布时间:2019.08.11 新闻来源:
浏览量:

 很多坚果P2的使用者,在用了2年左右的时间,突然出现图像偏色,而其中最为常见的是红屏现象,这种故障,在P2发生故障中占70%以上,我们来看下故障现象:

 坚果P2红屏

          如图画面偏红,而且总个画面比较暗,原因是投影机出来光缺少一种颜色,所以成了这样情况。那么我们先拆开机器看看里面到底什么情况吧。

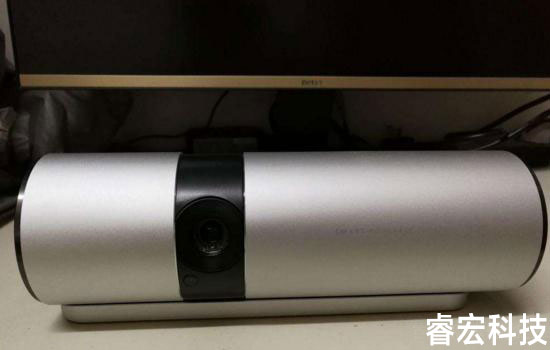

坚果P2

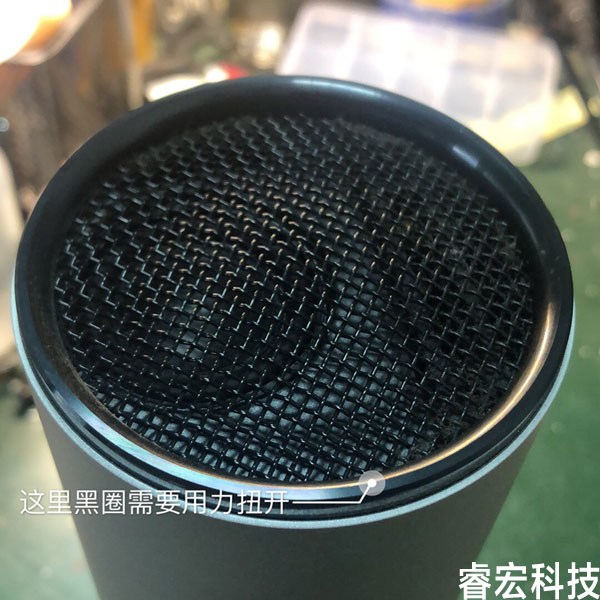

         拆开这机器麻烦的部分是揭开机器2端黑色盖圈。如图,左右2边都有2个黑色盖圈紧紧盖住,需要用力逆时针转动黑圈,如果转不动,可以用镊子撬松下。揭开机器壳子必须拆开这2个黑圈才行的。

坚果P2投影机维修拆解

    把外壳揭开后,主板、电路板一一取下,就可以拆下投影机成像模块了。如图:

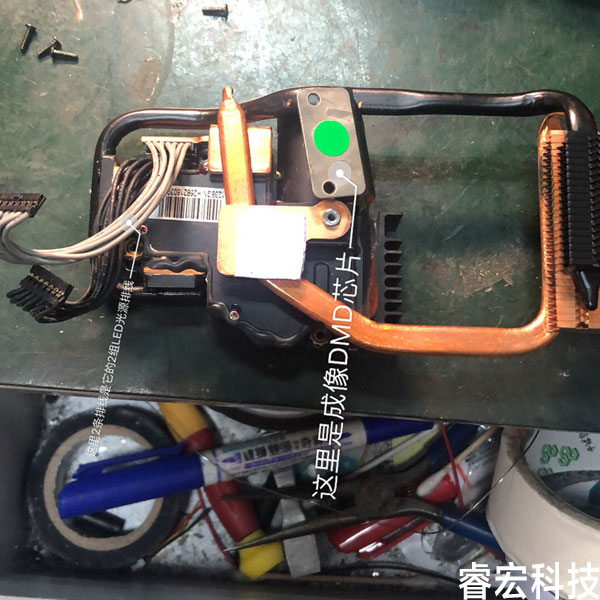

坚果P2投影机维修拆解光路

        如上图,就是投影机的成像部分,也叫光机部分,光路部分用胶密封住了,如果要看到透镜部分,需要用刀片撬掉密封胶,过程要非常小心,不要把LED排线弄断了。当我们揭开光路盖后,里面镜片就展现出来了。

坚果P2投影机维修拆解镜片

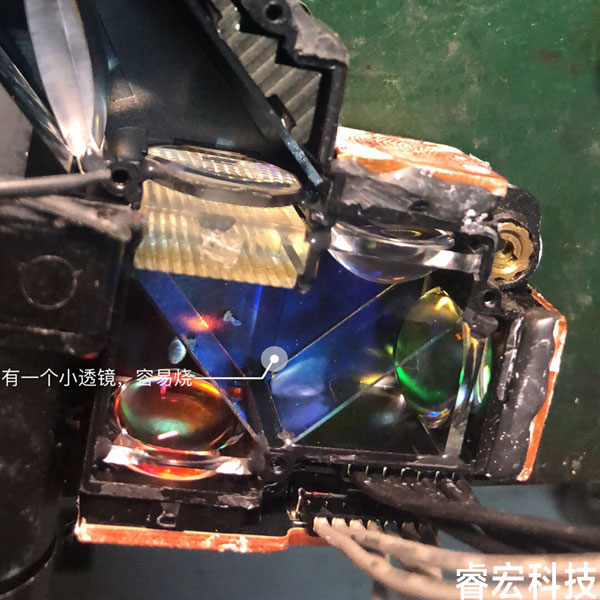

        图中备注了的那个位置,实践上是有一片小透镜的,我已经取下了,就是这片镜片容易烧,我们来看下烧掉的样子。

 坚果P2投影机维修拆解透镜



                      换了图中那个小透镜就可以解决红屏问题了。最后装机测试一切OK,这次坚果P2换镜片到此完工。
